Исторически так сложилось, что основная масса заключенных сделок оформлялась на бумаге. Условия сделки письменно излагались и договаривающие стороны под условиями ставили свои подписи. В конце XVII века были уже сформированы основные требования к составлению разных видов документов, такие как купчая, дарственная, наследство и т.д.
Сегодня, в сфере бизнеса создается и обрабатывается внушительный объем разнообразной бумажной документации. Она включает в себя заказы на приобретение, счета, каталоги, отчеты, платежные поручения и т.д. Бурное развитие телекоммуникаций в конце 80-х годов XX века открыло ворота для электронной торговли и Электронного обмена данными (Electronic Data Interchange или EDI)
Идея систем EDI заключается в стандартизации документов и представлении их в виде, удобном для компьютерной обработки. В этом заинтересованы все участники внешнеэкономической деятельности, в том числе и контролирующие органы (таможня, налоговая служба).
Коренное отличие систем EDI от систем электронного документооборота состоит в том, что EDI системы - это межведомственные системы обмена (подачи) электронными документами, использующие строго стандартизированные правила составления электронных документов. А система электронного документооборота - это системы, как правило, разрабатываемые в рамках одной корпорации или предприятия, обмен в которых осуществляется по средствам распределенных СУБД (RMDB).
Бурное развитие Internet-технологий за последнее пятилетие вовлекло в международную электронную паутину миллионы новых пользователей. Требования к цифровому обмену возросли, и уже существующие EDI системы перестали удовлетворять многие группы пользователей.
Современные приложения требуют более гибкий протокол представления данных и механизмы, позволяющие определять структуру документа и описывать содержащие в нем элементы. Данным требованием удовлетворяет язык расширенной разметки - XML ("Extensible Markup Language"), спецификация которого была утверждена международной организацией я W3C в начале февраля 1998 г.
Сегодня создаются новые языки, в том числе и для ведения электронной коммерции, созданные на основе XML. В настоящее время разработана спецификация OTP - Открытого торгового протокола (Online Trading Protocol), являющейся спецификацией деловых транзакций на основе XML. Компаниями CheckFree, Intuil и Microsoft разработан язык OFX, позволяющий на основе XML безопасно проводить в WEB финансовые транзакции - Open Financial eXchange.
Основная идея создания XML/EDI систем заключается в дополнительном привлечение в электронную торговлю мелких и средних клиентов. Существующие сегодня EDI системы довольно дороги (от 10 до 100 тыс. дол. США) и многим мелким конечным пользователем, в связи с этим, недоступны.
Более подробную информацию о структуре систем XML/EDI и стандарте UN/EDIFACT можно найти в статье "Понятие XML/EDI" (http://www.citforum.ru/internet/articles/xmledi.shtml)
Развитие новых тенденций объединения технологий XML и EDI обеспечивает динамичный процесс формирования электронных документов и взаимодействия между информационными системами. Тенденция объединения XML и EDI является наиболее перспективным направлениям в использование электронных документов.
Рис. 1

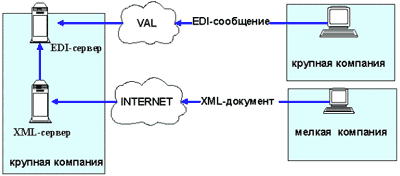

На рис.1 представлена схема вариантов обмена Электронными документами для разных (мелких и крупных) компаний. Крупные компании продолжают использовать уже имеющие EDI-системы через VAN сеть (сеть с добавленной стоимостью, т.е. предоставление за плату добавочных услуг). Провайдеры предоставляют такую услугу, как подготовка и обмен EDI-сообщениями по средствам корпоративных сетей. Более мелкие компании, используя технологию XML/EDI осуществляют обмен через Internet.
Один из самых простых вариантов обмена используя XML/EDI технологию - это подготовка XML-докуамента на стороне клиента и отправка на XML-сервер компании, где документ проверяется и преобразуется в стандартное EDI - сообщение и будет передан по Intranet на EDI-сервер компании.
Рис. 2

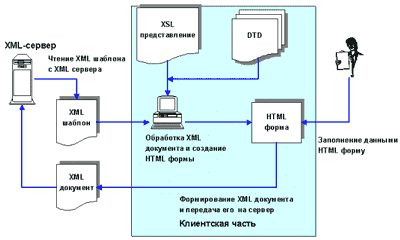

На рис.2 представлена схема формирования XML документа на клиентской стороне. В ходе начала обмена, клиент принимает от XML сервера шаблон (формально назовем XML шаблон). Текст простого шаблона на примере XML документа "инвойс" может иметь следующий вид:
<?xml version="1.0">
<!DOCTYPE InvoiceForm >
<?xml-stylesheet type="text/xsl" server-config="Config.xml"
href=" InvoiceForm.xsl" ?>
<Transaction id="768765324">
<ItemQuantity>3</ItemQuantity>
</Transaction>
Элемент <Transaction> включает атрибут id, указывающий номер транзакции имеющий значение "768765324". Элемент <ItemQuantity> описывает количество "пунктов" инвойса, т.е. количество наименований перевозимого товара. Далее, используя язык описания стилей XSL, генерируется HTML форма, которая заполняется данными об отправителе и получателе груза, а также о самом грузе. Внешнее представление сгенерированной формы принципиального значения не имеет и может быть разработано получателем документа самостоятельно. Также, возможно использование заранее подготовленной HTML формы с параметром id тага Transaction.
Рис. 3

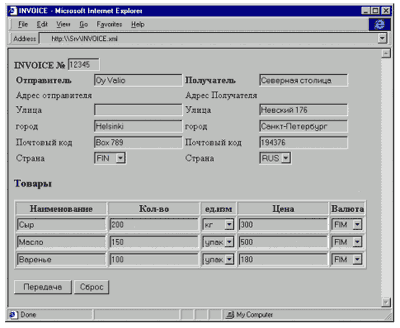

Упрощенный вид генерируемой HTML формы представлен на рис. 3. После инициации события OnClick кнопки "Передача" (SUBMIT) происходит генерация следующего XML документа:
<?xml version="1.0">
<!DOCTYPE Invoice>
<Transaction id="768765324">
<InvoiceNum>12345<InvoiceNum> <!-- номер инвойса -->
<DataSend>20000105</DataSend> <!-- YYYYMMDD 5/01/2000 -->
<Consignor>
<ConsignorName>OY Valio</ConsignorName> <!-- Отправитель -->
<Address> <!-- Адрес -->
<City>Helsinki</City>
<Street/>
<Zip>Box 789</Zip>
<Country>FI</Country>
</Address>
</Consignor>
<Consignee> <!-- Получатель -->
<ConsigneeName>АО Северная столица</ConsigneeName>
<Address>
<City>Санкт-Петербург</City>
<Street>Невский 176</Street>
<Zip>194376</Zip>
<Country>RU</Country>
</Address>
</Consignor>
<Goods> <!-- Описание товаров -->
<Item id=1> <!-- Первая позиция -->
<Name>Сыр</Name> <!-- Наименование товара -->
<Qulity>200</Qulity> <!-- кол-во -->
<TypeEQU>AAI</TypeEQU> <!-- тип измерения AAI - по весу -->
<Price>300</ Price> <!-- Цена за ед. -->
<Currently>FIM</Currently> <!-- тип используемой валюты -->
</Item>
<Item id=2> <!-- Вторая позиция -->
<Name>Масло</Name>
<Qulity>150</Qulity>
<TypeEQU>AAU</TypeEQU> <!-- тип измерения AAU - упаковки-->
<Price>500</ Price>
<Currently>FIM</Currently>
</Item>
<Item id=2> <!-- Третья позиция -->
<Name>Варенье</Name>
<Qulity>100</Qulity>
<TypeEQU>AAU</TypeEQU>
<Price>180</ Price>
<Currently>FIM</Currently>
</Item>
</Goods>
</Transaction>
Данный документ принимается XML сервером, который генерирует следующее EDI - сообщение:
Особой задачей для семантической проверки и разбора XML документа и формирования EDIFACT сообщения является разработка Таблицы определения данных - DTD. При разработке DTD, учитывая иерархическую структуру EDIFACT сообщения, разрабатывается объектная модель документа - DOM. На рис 3 представлена иерархическая схема сообщения INVOICE.
В рассматриваемом EDIFACT сообщении INVOICE можно выделить сегменты и сопоставить их с объектами ELEMENT объектной модели. В левой части таблицы представлены DOM элементы, а в правой соответствующие им сегменты или части сегментов. Значок # указывает, что в данном месте должно находится значение из соответствующего элемента DOM.
Интерпретация содержания сегмента осуществляется следующим образом: значение тага <InvoiceNum> из текста нашего XML документа ( <InvoiceNum>12345<InvoiceNum> ) будет преобразовано в BGM+380+12345+9+NA', что соответствует записи в левой части таблицы объкта Element ( Name ="InvoiceNum" Value = # ) и BGM+380+#+9+NA' в правой. Если какой либо сегмент содержит информацию из нескольких родственных (Sublin) тагов, то указывается номер вхождения:
Пример: Сегмент NAD содержит информацию из элемента "ConsigneeName" - вхождение #01 и элемента "Addsress" - вхождение #02:
Соответственно информация из элемента "Addsress" извлекается из дочерних элементов ( "City ", "Street" и "Country"), которые имеют свою часть вхождения в сегмент NAD:
При генерации EDI-сообщения, необходимая информация извлекается из значений атрибутов, которые описываются как константы элементов DTD. Каждый элемент, информация из которого имеет вхождение в сегмент сообщения, имеет атрибуты:
Так для тага <InvoiceNum> атрибутом является:
EDI-Prefics - "BGM+380+"
EDI-Suffics - "+9+NA' ".
Для тегов, которые используют информацию при вводе из поля данных, используются атрибуты Title и Size.
Ниже представлена часть таблицы определения данных, которая иллюстрирует основы построения DTD для XML/EDI.
<!DOCTYPE Invoice [
<!ENTITY InvoiceNum (#PCDATA) >
<!ATTLIST InvoiceNum
EDI-Prefics CDATA #FIXED "BGM+380+"
EDI-Suffics CDATA #FIXED "+9+NA'"
Title CDATA"INVOICE"
Size NUMBER #FIXED "8" >
<!ENTITY Consignor (ConsignorName, Address) >
<!ATTLIST Consignor
EDI-Prefics CDATA #FIXED "NAD+SE+++"
EDI-Suffics CDATA "#FIXED "'"
Title CDATA #FIXED ""
Size NUMBER #FIXED "30" >
<!ENTITY ConsignorName (#PCDATA) >
<!ATTLIST ConsignorName
EDI-Prefics CDATA #FIXED ""
EDI-Suffics CDATA "#FIXED "++"
Title CDATA #FIXED ""Отправитель"
Size NUMBER #FIXED "30" >
<!ENTITY Consignee (ConsigneeName, Address) >
<!ATTLIST Consignee
EDI-Prefics CDATA #FIXED "NAD+BY+++"
EDI-Suffics CDATA "#FIXED "'"
Title CDATA #FIXED ""
Size NUMBER #FIXED "0" >
<!ENTITY ConsigneeName (#PCDATA) >
<!ATTLIST ConsigneeName
EDI-Prefics CDATA #FIXED "Отправитель "
EDI-Suffics CDATA #FIXED "++"
Title CDATA #FIXED "Получатель"
Size NUMBER #FIXED "30" >
<!ENTITY Address (Street?,City,ZIP?,Country) >
<!ATTLIST Address
EDI-Prefics CDATA #FIXED ""
EDI-Suffics CDATA #FIXED "'"
Title CDATA #FIXED "Адрес"
Size NUMBER #FIXED "30" >
<!ENTITY Street (#PCDATA) >
<!ATTLIST Street
EDI-Prefics CDATA #FIXED ""
EDI-Suffics CDATA #FIXED "+'"
Title CDATA #FIXED "Улица"
Size NUMBER #FIXED "30" >
<!ENTITY City (#PCDATA) >
<!ATTLIST City
EDI-Prefics CDATA #FIXED ""
EDI-Suffics CDATA #FIXED "+'"
Title CDATA #FIXED "Город"
Size NUMBER #FIXED "30" >
<!ENTITY Zip (#PCDATA) >
<!ATTLIST Zip
EDI-Prefics CDATA #FIXED ""
EDI-Suffics CDATA #FIXED "+'"
Title CDATA #FIXED "Индекс"
Size NUMBER #FIXED "6" >
<!ENTITY Country (#PCDATA) >
<!ATTLIST Country
EDI-Prefics CDATA #FIXED ""
EDI-Suffics CDATA #FIXED ""
Title CDATA #FIXED "Страна"
Size NUMBER #FIXED "3" >
]>
EDI-сообщение специальным модулем генерируется на серверной стороне извлекая динамическую информацию из XML документа и статическую из DTD. Далее сгенерированное сообщение передается в EDI-систему, где и происходит обработка сообщения.
В предыдущей главе рассказывалось об одном из способов организации состава клиентской части XML/EDI. Основным недостатком построения клиентской части по схеме одноступенчатого преобразования является "мануальностью" системы, т.е. система является не автоматической: Пользователь из Компании 1 (см. рис 5) должен взять из информационной системы своей компании информацию и в ручную заполнить форму Браузера, которая формирует XML документ (На рис. 5 для наглядности изображено два разных компьютера, один из которых является частью Intranet компании, и другой, который посредством WEB browser формирует XML документ).
Рис. 5
Компания 2, где расположена серверная часть, осуществляет автоматическую обработку XML-документа, без непосредственного участия человека. Было бы целесообразно, организовать обмен электронными документами таким же образом и на отправляемой стороне, т.е. чтоб человек мог только контролировать передачу документов, не осуществляя каких-либо ручных операций по заполнению HTML-форм.

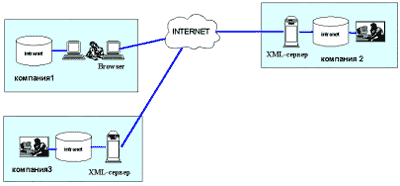

Так на рис. 5, изображена топология внутреннего взаимодействия в Компании 3, где оператор со своего рабочего места вносит необходимые данные в информационную систему своей компании, которая автоматически, при определенных условиях, формирует XML-документ и отправляет его адресату.
Такая организация передачи электронных документов возможна разными способами: использование встроенных в HTML файл объектов ActiveX или написание специальных Java программ, которые реализовывали бы серверные обмены.
Другой из возможных вариантов построения системы XML/EDI - является использование двухступенчатого формирования электронного документа. На рис. 6 представлена схема двухступенчатого преобразования XML документа в EDI-сообщение.
Рис.6

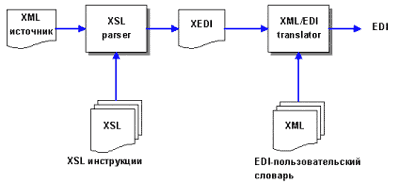

На первом этапе, осуществляется преобразование XML-источника, используя XSL-преобразование стандартным XSL-анализатором, в формат метаданных XEDI.. По своей сути, формат метаданных XEDI - является своего рода новым языком, описанного языком разметки.
Второй этап заключается в прямом преобразовании метаданных XEDI транслятором XML/EDI непосредственно в EDI-сообщение. Аналогичный процесс, но уже в обратном порядке, происходит при конвертации EDI-сообщения в XML-документ.
Преимущество идеи двухступенчатого преобразования в том, что метаданные XEDI описывают любые виды EDI-сообщений в соответствии с XEDI синтаксисом. Одноступенчатое преобразование применяется в основном в системах, использующих один тип сообщения.
Ниже будут изложены предложения XML-EDI Group, заложенные в преобразование метаданных.
Сообщение UN/EDIFACT можно разобрать на следующие самостоятельные единицы, вложенные друг в друга:
Каждой самостоятельной единице будет соответствовать свой элемент XML (элемент метаданных XEDI). Можно выделить следующее соответствие EDI-XML:
Каждый элемент XML имеет определенный набор параметров, которые содержат информацию. Возвращаясь к нашему примеру, Все содержание EDI-сообщения INVOICE будет обрамлено следующими тагами:
<Message Name="INVOICE"> ..... сегменты и группы сегментов, составляющие сообщение ... </Message>
Значение атрибута Name для тага <Message> представляет имя EDI-сообщения. Для упрощения синтаксического анализа и сохранения наглядности документа вводится таг <SegmentGroup>, который обрамляет повторяющиеся группы сегментов:
<Message Name="INVOICE">
<Segment Name="UNH">
<!-- содержание сегмента UNH -->
</Segment>
<Segment Name="BGM">
<!-- содержание сегмента BGM -->
</Segment>
<!-- ....... информация о сегментах DTM,NAD-->
<SegmentGroup>
<!-- ...... обрамляет группу сегментов (LIN, IMD,MEA,QTY,PRI,CUX) -->
<Segment Name="LIN">
<!-- ...... содержание сегмента LIN -->
</Segment>
<Segment Name="IMD">
<!--...... содержание сегмента IMD -->
</Segment>
<!--..... информация об остальных сегментах группы LIN (MEA,QTY,PRI,CUX) -->
</SegmentGroup>
<!--.... контрольная секция, сегменты UNS,CNT,UNT -->
</Message>
Каждый сегмент содержит группу элементов данных, в соответствии со справочником сегментов EDSD, который входит в набор стандартов UN/EDIFACT. Например, в соответствии со справочником EDSD, сегмент NAD (имя и адрес) имеет следующие описание:
Возвращаясь к нашему примеру, кодировка в UN/EDIFACT NAD+SE+++OY Valio++ Helsinki++Box 789+Fi' будет преобразована в:
<Segment Name="NAD">
<DataElement id=10 dic=3035> SE </DataElement>
<DataElement id=40> OY Valio </DataElement>
<DataElement id=60> Y=Helsinki </DataElement>
<DataElement id=80> Box 789 </DataElement>
<DataElement id=90 dic=3207> FI </DataElement>
</Segment>
Атрибутом тага <DataElement> id - является номер группы в справочнике элементов данных, а атрибут dic - номер справочника, по которому определяется квалификатор.
Элементы данных могут быть простыми и составными, состоящими из компонентов. Составные элементы данных объединяются тагами <ElementGroup>. Например, сегмент цена: PRI+INV:180' содержит составной элемент данных, включающий квалификатор INV (цена по инвойсу) и значение цены - 180:
<Segment Name="PRI">
<ElementGroup id=10>
<DataElement id=1 dic=5125> INV </DataElement>
<DataElement id=2 dic=5118> 180 </DataElement>
</ElementGroup>
</Segment>
В данном примере таг <ElementGroup> имеет аттрибут id, который имеет значение положения составного элемента по справочнику EDCD. Значения id тага <DataElement> представляет относительное месторасположение в справочнике сегментов.
Преобразование XML документа в метаданные осуществляется посредством обработки XQL-запросов анализатором XSL. Ниже представлен текст запроса для преобразования EDIFACT элемента PRI (таг <Price> ) в XEDI метаданные:
<xsl:template>
xsl:for-each select="//Price">
<Segment Name="PRI">
<ElementGroup id=10>
<DataElement id=1 dic=5125> INV </DataElement>
<DataElement id=2 dic=5118>
<xsl:value-of select="//Price"/>
</DataElement>
</ElementGroup>
</Segment>
</xsl:for-each>
</xsl:template>
Таг <xsl:template> определяет область действия шаблона XSL фильтра, а таг <xsl:for-each> определяет область шаблона, на которую распространяется данный запрос. Параметр select определяет область действия запроса в соответствии с синтаксисом запроса. Таг <xsl:value-of select=строка запроса /> осуществляет подстановку результата.
Синтаксис строки запроса схож с обычным способом определения пути к ресурсу- список узлов дерева, разделенных символом /. Для выделения всех дочерних элементов - используется символ "*", для выделения элемента, расположенного просто "ниже" по дереву(на любом уровне вложенности) символ - "//". Условие на значение в запросе должно заключаться в символы "[" и "]". Для выбора значения атрибута в условии указывается символ @.
Примеры простых шаблонов:
При формировании ответа на сообщение обратное преобразование из метаданных в XML-документ, осуществляется с помощью следующего шаблона:
<xsl:template>
xsl:for-each select="//Segment/">
<Price>
<xsl:value-of select=" Segment[@Name="PRI"]/DataElement[@Id="2"]"/>
</Price>
</xsl:for-each>
</xsl:template>
Данный запрос интерпретируется как: выбрать все значения из тагов <DataElement>;, имеющие значение параметра Id="2", и которые имеют вхождение в таги <Segment> со значением параметра Name="PRI".
Выполнение более сложных запросов, например, при формировании метаданных для сегмента NAD осуществляется, учитывая уровни вложенности:
<xsl:template>
xsl:for-each select="//Consignor">
<Segment Name="NAD">
<DataElement id=10 dic=3035> SE </DataElement>
<DataElement id=40>
<xsl:value-of select="//Consignor/ConsignorName"/>
</DataElement>
<DataElement id=50>
<xsl:value-of select="//Consignor/Address/Street"/>
</DataElement>
<DataElement id=60>
<xsl:value-of select="//Consignor/Address/City"/>
</DataElement>
<DataElement id=80>
<xsl:value-of select="//Consignor/Address/Zip"/>
</DataElement>
<DataElement id=90 dic=3207>
<xsl:value-of select="//Consignor/Address/Country"/>
</DataElement>
</Segment>
</xsl:for-each>
</xsl:template>
В заключение хочется отметить, что предлагаемый способ формирования XEDI метаданных находится на стадии утверждения. В настоящее время в XML-EDI Group находится на рассмотрении предложения по комбинированному формированию метаданных, при котором используется конверсия не только стандарта UN/EDIFACT, но и не менее популярного в США и Германии стандарта формирования электронных документов ANSI X12.
Автор будет очень благодарен за отзывы об актуальности темы, общем содержании, виде и стиле изложения, а также всем остальным комментариям, которые помогут в дальнейшем улучшить качество написания сборника статей и выпуску книги освещающую тему использования электронных документов. Также автору будет интересно узнать пожелания читателей об освещении смежных тем, связанных с использованием электронных документов и электронной коммерции. Свои комментарии и пожелания просьба направлять на akalend@mail.ru Автор постарается ответить на вопросы, связанной с изложенным материалом или осветить их в будущем.
