Алгоритмы создания цепочек

Первая задача, с которой мы столкнемся при шифровании данных криптоалгоритмом – это данные с длиной, неравной длине 1 блока криптоалгоритма. Эта ситуация будет иметь место практически всегда.

Первый вопрос:
– Что можно сделать, если мы хотим зашифровать 24 байта текста, если используется криптоалгоритм с длиной блока 8 байт?
– Последовательно зашифровать три раза по 8 байт и сложить их в выходной файл так, как они лежали в исходном.
– А если данных много и некоторые блоки по 8 байт повторяются, это значит, что в выходном файле эти же блоки будут зашифрованы одинаково - это очень плохо.

Второй вопрос :
– А что если данных не 24, а 21 байт.
Не шифровать последние 5 байт или чем-то заполнять еще 3 байта, – а потом при дешифровании их выкидывать.
– Первый вариант вообще никуда не годится, а второй применяется, но чем заполнять ?

Для решения этих проблем и были введены в криптосистемы алгоритмы создания цепочек (англ. chaining modes). Самый простой метод мы уже в принципе описали. Это метод ECB (Electronic Code Book). Шифруемый файл временно разделяется на блоки, равные блокам алгоритма, каждый из них шифруется независимо, а затем из зашифрованных пакетов данных компонуется в той же последовательности файл, который отныне надежно защищен криптоалгоритмом. Название алгоритм получил из-за того, что в силу своей простоты он широко применялся в простых портативных устройствах для шифрования – электронных шифрокнижках. Схема данного метода приведена на рис.1.

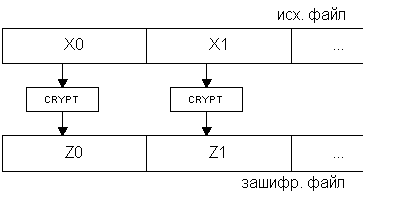

Рис.1.

В том случае, когда длина пересылаемого пакета информации не кратна длине блока криптоалгоритма возможно расширение последнего (неполного) блока байт до требуемой длины либо с помощью генератора псевдослучайных чисел, что не всегда безопасно в отношении криптостойкости, либо с помощью хеш-суммы передаваемого текста. Второй вариант более предпочтителен, так как хеш-сумма обладает лучшими статистическими показателями, а ее априорная известность стороннему лицу равносильна знанию им всего передаваемого текста.

Указанным выше недостатком этой схемы является то, что при повторе в исходном тексте одинаковых символов в течение более, чем 2*N байт (где N – размер блока криптоалгоритма), в выходном файле будут присутствовать одинаковые зашифрованные блоки. Поэтому, для более "мощной" защиты больших пакетов информации с помощью блочных шифров применяются несколько обратимых схем "создания цепочек". Все они почти равнозначны по криптостойкости, каждая имеет некоторые преимущества и недостатки, зависящие от вида исходного текста.

Все схемы создания цепочек основаны на идее зависимости результирующего зашифровываемого блока от предыдущих, либо от позиции его в исходном файле. Это достигается с помощью блока "памяти" – пакета информации длины, равной длине блока алгоритма. Блок памяти (к нему применяют термин IV – англ. Initial Vector) вычисляется по определенному принципу из всех прошедших шифрование блоков, а затем накладывается с помощью какой-либо обратимой функции (обычно XOR) на обрабатываемый текст на одной из стадий шифрования. В процессе раскодирования на приемной стороне операция создания IV повторяется на основе принятого и расшифрованного текста, вследствие чего алгоритмы создания цепочек полностью обратимы.

Два наиболее распространенных алгоритма создания цепочек – CBC и CFB. Их структура приведена на рис.2 и рис.3. Метод CBC получил название от английской аббревиатуры Cipher Block Chaining – объединение в цепочку блоков шифра, а метод CFB – от Cipher FeedBack – обратная связь по шифроблоку.

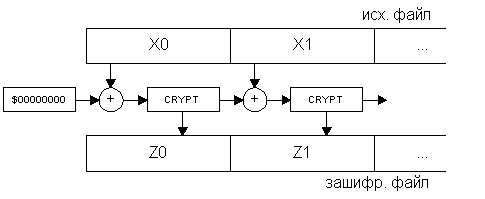

Рис.2.

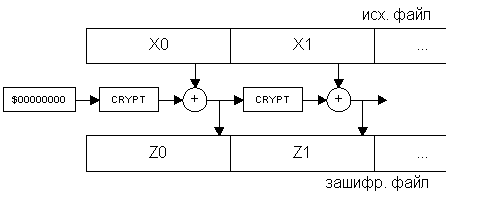

Рис.3.

Еще один метод OFB (англ. Output FeedBack – обратная связь по выходу) имеет несколько иную структуру (она изображена на рис.4.) : в нем значение накладываемое на шифруемый блок не зависит от предыдущих блоков, а только от позиции шифруемого блока (в этом смысле он полностью соответствует скремблерам), и из-за этого он не распространяет помехи на последующие блоки. Очевидно, что все алгоритмы создания цепочек однозначно восстановимы. Практические алгоритмы создания и декодирования цепочек будут разработаны на практическом занятии.

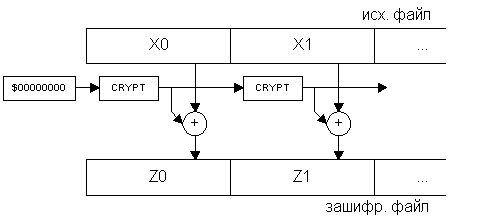

Рис.4.

Сравним характеристики методов создания цепочек в виде таблицы.

ECB текущего блока портит весь текущий блок нет выход криптоалгоритма CBC всех предыдущих блоков портит весь текущий и все последующие блоки нет выход криптоалгоритма CFB всех предыдущих блоков портит один бит текущего блока и все последующие блоки да XOR маска с исходным текстом OFB позиции блока в файле портит только один бит текущего блока да XOR маска с исходным текстом

Метод	Шифрование блока зависит от	Искажение одного бита при передаче	Кодируется ли некратное блоку число байт без дополнения?	На выход криптосистемы поступает
